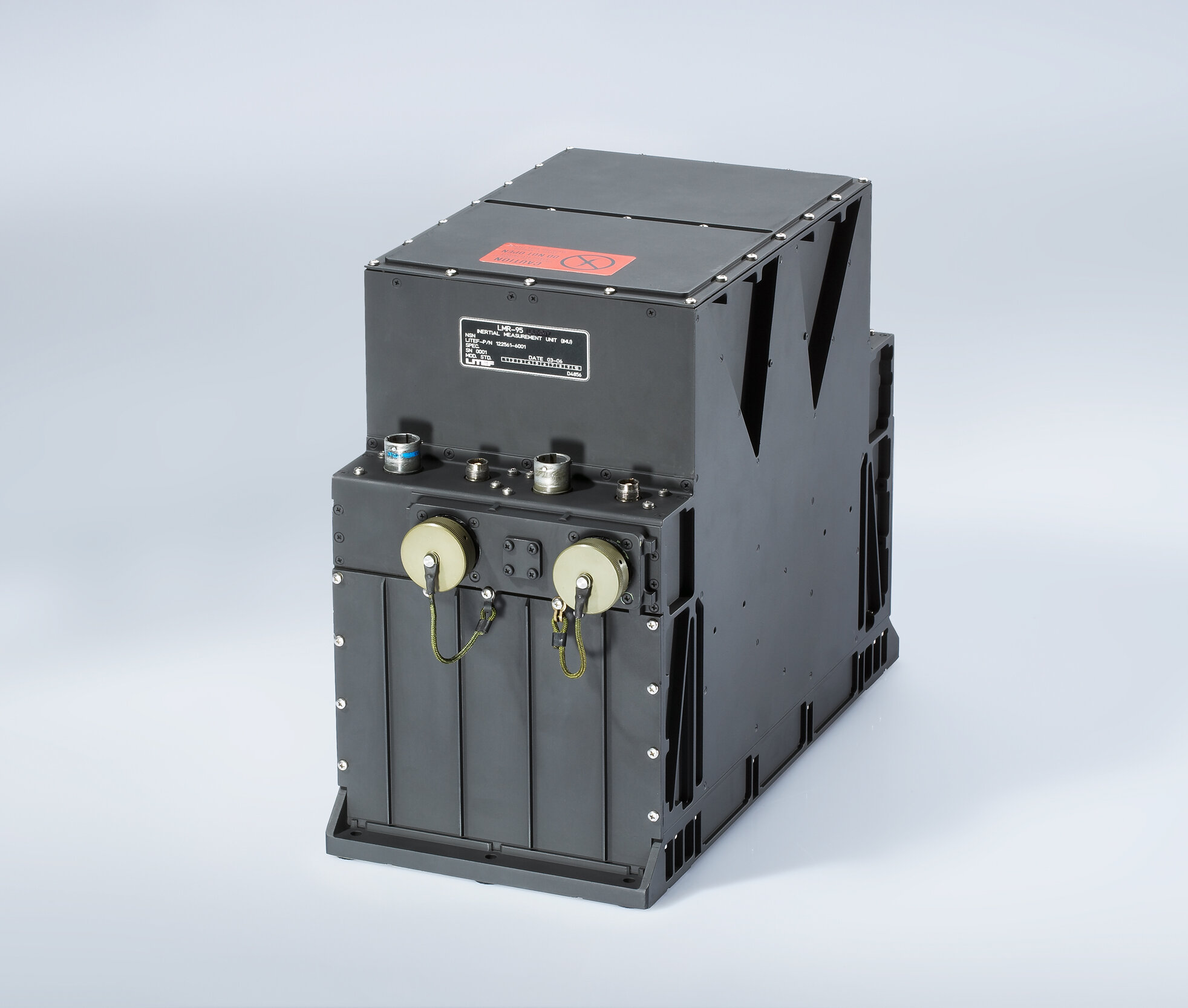

Eurofighter IMU LITEF

EF2000-IMU

Die IMU für den Eurofighter

Die EF2000 IMU ist eine quadruplex redundante inertiale Messeinheit, die für die Flugregelung im Eurofighter entwickelt wurde. Als inertiale Messeinheit misst sie die Bewegungen des aerodynamisch instabilen Flugzeugs Eurofighter unterbrechungsfrei und führt sie dem Flugregler über eine STANAG 3838 Schnittstelle zu. Im Flugregler werden die gelieferten Daten in den Control Laws verarbeitet und den Aktuatoren des Flugzeugs zugeführt. Durch diesen geschlossenen Regelkreis, an dem die EF2000 IMU stets mitwirkt, wird eine Stabilisierung der Fluglage erreicht, der einerseits eine extreme Agilität ermöglicht und andererseits ein Höchstmaß an Leistungsfähigkeit des Flugzeugs bis in die Nähe der Fluggrenzen (edge of flight envelope) bewirkt.

Die Funktionen der EF2000-IMU sind:

  • Kontinuierliche inertiale Messung von Drehraten und Beschleunigungen
  • Autonomes Redundanzmanagement mit höchster Zuverlässigkeit
  • Berechnung von Lagewinkeln und Richtung
  • Autonome Nordausrichtung beim Start
  • Berechnung von Luftdaten
  • Kontinuierliche Eigenüberwachung aller Funktionen mit Indikation an den Flugregler
  • Ausgelegt für anspruchsvolle Umweltbedingungen bei militärischen Einsatzszenarien
  • Diagnose der fehlerhaften Module
  • Modularer Aufbau
